全新迈腾无法开启行李箱

rong

故障

用后 行李箱盖把手中的解锁按钮无法打开行李箱

故障诊断过程：

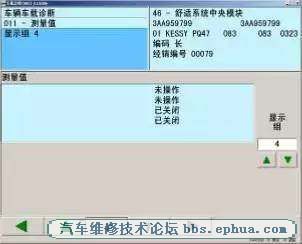

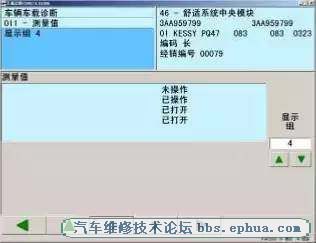

1、用遥控钥匙和左前门行李箱按钮开启行李箱，能正常打开，表明舒适系统控制单元、后行李箱闭锁控制单元及行李箱盖的中央门锁电机都正常。2、用 VAS 5052A 检查舒适系统，无故障码。用 VAS 5052A 进入车辆自诊断读取舒适系统数据块，按后 行李箱盖把手中的解锁按钮 时，5052A  显示未操作。     正常




3、从以上电路图可知，后 行李箱盖把手中的解锁按钮是个开关式按钮，闭合时直接给舒适系统控制单元信号，舒适系统控制单元接收到后 行李箱盖把手中的解锁按钮信号后再给行李箱盖的中央门锁电机正电。拆开后 行李箱盖把手中的解锁按钮发现插头的两个针脚未插好， 弯曲。

故障原因分析

后 行李箱盖把手中的解锁按钮时发现插头的两个针脚弯曲未插好，造成舒适系统控制单元没有接收到后 行李箱盖把手中的解锁按钮信号。故障处理方法：修正 后 行李箱盖把手中的解锁按钮插头的两个针脚，并重新装配。专用工具/ 设备 ：VAS 5052A

案例点评及建议：

本案例通过分析后备箱开启的执行过程“信号输入-控制单元-执行输出”，并且对比遥控开启后备箱排除控制单元与电机执行部分，确定问题来自信号输入部分，进一步检查，最终发现问题出现在信号输入部分-开关线束没有连接好。
