宝马6碟DVD卡碟教你轻松取出,省下2万大元!

[复制链接]

9523

主题

1万

帖子

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9380918

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2017-6-7 18:59:58 | 显示全部楼层 |阅读模式

随着车载多媒体上移动硬盘和U盘接口的扩展,现在BMW车辆已经取消多碟DVD设备的安装了,比如从前E66,F02时代的六碟DVD机,在新款7系G12上已经不复存在,甚至在某些UKL平台的车型上,宝马连单碟光驱也省掉了,只能使用USB,AUX或者蓝牙流媒体来播放音频文件了。

而从前车辆上安装的6碟DVD机,由于使用不当或者光盘问题经常有卡碟的故障发生,而面对卡碟故障,官方一般都是整体更换机器,不允许分解机器来取碟。但是对于过保车辆,动辄2万元的更换费用甚不划算,所以有的车主干脆就不修了,反正也不影响中央多媒体机的播放,但是每次开钥匙后,DVD机会不停的发出自检的“卡擦卡擦”声,只能忍受了。

为了解决这个问题,下面就介绍一个取碟片的操作方法,动手能力强的小伙伴可以尝试一下。以F02 为例,因为这款6DVD卡碟率不是一般的高啊!

如何拆装

首先,我们要从车上拆下机头,拆之前的准备工作,最好先把电瓶负极断掉,这是安全措施,嫌麻烦的话,至少要关掉钥匙等几分钟再去拆,否则带电拆卸可能会导致模块损坏。

断电后,我们就按照下面的步骤开始拆吧。


01

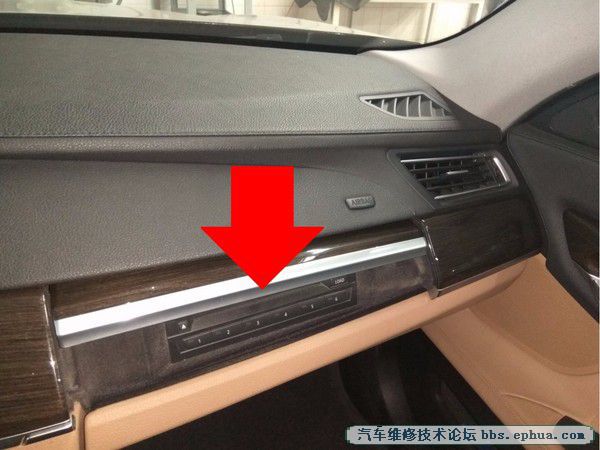

打开副驾驶仪表台盖板,找到6DVD机头


02

用较薄的一字螺丝刀从下部插入绒皮饰板再向上翘出


03

同样的方法橇出左侧饰板就可以看见背后的螺丝了


04

用T20六角工具取下2颗固定螺丝


05

螺丝取下后就可以向前拉出机头了


06

如果机头过紧拉不出来,就得先拆掉图中两颗螺丝,取下盖板


07

拉出机头后拔掉后面插头,注意按压卡止锁


08

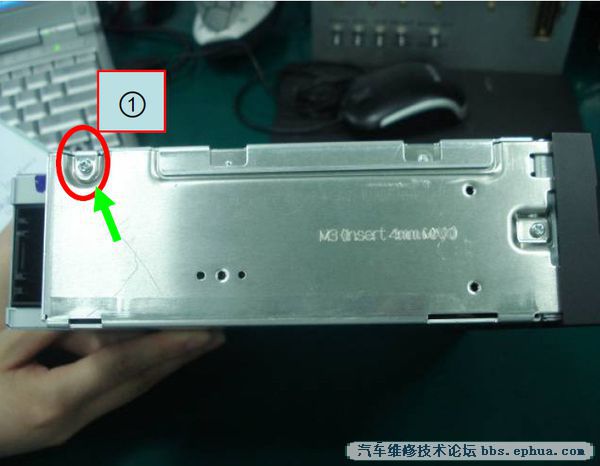

取下螺丝1


09

取下螺丝2


10

用镊子从右上角翘起上盖,再从左上角翘起


11

取下上盖后看到内部视图


12

用镊子拨开排线两侧锁片


13

沿箭头拉出排线


14

拆下底部四个螺丝


15

向上取出机芯


16

拆下3个螺丝


17

拆下左侧2个螺丝,右侧相同


18

用镊子小心取下箭头处四根排线


19

拆下3个螺丝


20

沿箭头方向取出机芯上盖


21

取出卡住的碟片

碟片取出后,按照相反步骤复原机头,这样你就省了2万元的维修费用!当然平时不要使用毛糙的碟片,取碟,进碟时一定按照机头灯的闪烁提示操作,切记不要让不会操作的人进行换碟,更不要让小朋友往里面塞硬币或者明信片之类的东西,否则这样一套取碟流程下来,保你不敢再来第二次。
