凸轮轴油堵安装不当造成气缸体报废

  [复制链接]

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
发表于 2014-2-16 16:34:19 | 显示全部楼层 |阅读模式

故障现象:一辆福田轻卡车(配置扬柴YZ4105QF 发动机),由于发动机气缸体产生裂纹而更换了发动机气缸体和四配套。该车出厂3 天后,车主反映该车在长途行驶途中发动机产生异响,要求现场救援。

  故障诊断:技术人员到现场后,检查机油、冷却液,均正常。起动发动机后,机油压力明显偏低;突然加速,发动机发出“铛铛”的响声,经诊断为连杆轴承响。

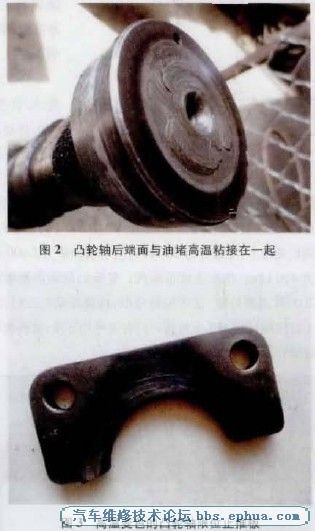

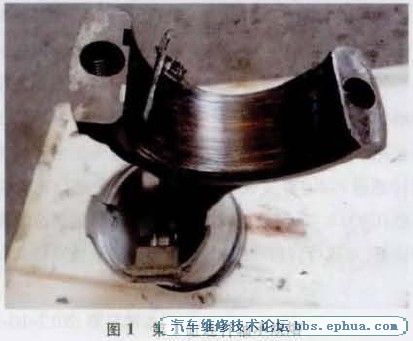

  将车拖回修理厂后,解体发动机后发现第1 缸连杆轴承烧熔(图1 ),凸轮轴第1 缸连杆轴颈油孔被轴承熔化后堵死,轴颈高温变色;第5 道凸轮轴轴颈后端面与凸轮轴油堵磨损严重并粘结在一起(图2) ,第1 道凸轮轴轴颈前端面与凸轮轴限位止推板磨损严重并粘结在-起(图3) ;气缸体上第1 道和第5 道凸轮轴轴承滑转,气缸体报废。

分析造成发动机气缸体报废的原因如下。

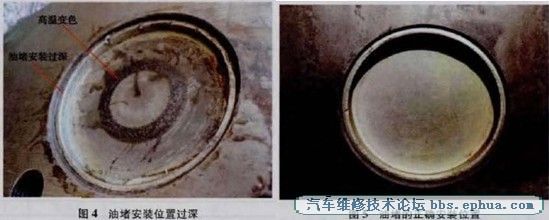

  维修工在安装好凸轮轴止推板后,凸轮轴后端面与凸轮轴油堵相接触,第1 道凸轮轴颈前端面与凸轮轴止推板后面相接触,凸轮轴轴向限位实际上由凸轮轴油堵和凸轮轴止推板的位置决定了,改变了凸轮轴轴向限位由凸轮轴止推板和凸轮轴第1 道轴颈前端面、凸轮轴正时齿轮毅后端面决定的正确状态。由于维修技工在安装凸轮轴油堵过程中,油堵装入气缸体位置过深(图4),造成凸轮轴轴向间隙过小。维修技工安装好凸轮轴后转动凸轮轴阻力不太大,转动也比较灵活,没有卡滞现象,忽略了检验凸轮轴轴向间隙,为故障埋下了隐患。



  由于凸轮轴轴向间隙过小,发动机在工作过程中,凸轮轴后端面与油堵接触,凸轮轴轴向限位止推板后端面与凸轮轴第1 道轴颈前端面相接触,两者摩擦面间间隙过小,机油难以进人摩擦表面不易形成油膜,造成摩擦部位干摩擦或半干摩擦,润滑不良。车辆长途行驶时上述部位产生大量热量,引起凸轮轴第1 道和第5 道轴颈温度过高,润渭两轴颈部位机油过稀,不能形成油膜,造成凸轮轴第1 道和第5 道轴承烧熔滑转,驾驶人没有觉察异响,继续行驶。由于凸轮轴轴承烧熔滑转,机油从此处流失泄压,造成连杆轴承供油不足,压力下降,又由于凸轮轴第1 道轴承烧熔滑比较第5 道严重,所以首先烧坏了第1 缸连杆轴承和轴颈。

  故障总结:这是一起典型的人为故障,维修技工没有按照维修技术标准维修车辆,给单位造成重大经济损失。在此提醒同行朋友,在安装类似油堵、水堵时一定要安装到正确的位置,一般应安装到油堵外端面与气缸体倒角内平面平齐(图5),这样才能保证维修质量,减少返修,避免经济上的损失。




命运把握在我手,命运由我去创造. 看帖回贴 是一种美德!
回复

使用道具 举报

9

主题

329

回帖

845

积分

圣骑士

积分
845

社区居民

QQ
发表于 2014-2-17 13:10:42 | 显示全部楼层
wo我觉得应该把全文的凸轮轴改成曲轴,大家说我哦说额对不啊
回复 支持 1 反对 0

使用道具 举报

90

主题

1273

回帖

4838

积分

精灵王

积分
4838

社区居民忠实会员最爱沙发社区劳模

发表于 2014-2-16 21:25:39 | 显示全部楼层
每天学习新知识,不断进步。
回复 支持 反对

使用道具 举报

6

主题

587

回帖

2563

积分

精灵王

积分
2563

社区居民忠实会员

QQ
发表于 2014-2-17 12:57:17 | 显示全部楼层
论坛是汽车维修技师学习的地方,希望摊主不要隐藏图片
回复 支持 反对

使用道具 举报

9533

主题

2219

回帖

938万

积分

管理员

风之龙

Rank: 9Rank: 9Rank: 9

积分
9381032

论坛建设奖管理奖杰出贡献奖社区居民社区明星忠实会员社区劳模热爱本论坛奖最爱沙发原创达人

QQ
 楼主| 发表于 2014-2-17 13:35:46 | 显示全部楼层
沧海桑田 发表于 2014-2-17 12:57
论坛是汽车维修技师学习的地方,希望摊主不要隐藏图片

多谢您的意见,是论坛新升级,权限没设置好,现在己设好,请测试,多谢您的意见
命运把握在我手,命运由我去创造. 看帖回贴 是一种美德!
回复 支持 反对

使用道具 举报

6

主题

587

回帖

2563

积分

精灵王

积分
2563

社区居民忠实会员

QQ
发表于 2014-2-18 12:26:35 | 显示全部楼层
rong 发表于 2014-2-17 13:35
多谢您的意见,是论坛新升级,权限没设置好,现在己设好,请测试,多谢您的意见

谢谢龙哥及时处理,已可以看图片。谢谢
回复 支持 反对

使用道具 举报

0

主题

2

回帖

12

积分

新手上路

积分
12
发表于 2014-2-18 15:17:54 | 显示全部楼层
感觉很好
回复

使用道具 举报

302

主题

978

回帖

6519

积分

风云使者

积分
6519

社区居民忠实会员社区劳模社区明星最爱沙发

QQ
发表于 2014-2-18 20:03:04 | 显示全部楼层
回复

使用道具 举报

12

主题

478

回帖

1554

积分

精灵王

积分
1554

社区居民

发表于 2014-2-19 08:15:58 | 显示全部楼层
我觉着不可思议啊这,轴向间隙怎么调啊。至推片是死的调不了,油堵下深了造成的?
回复 支持 反对

使用道具 举报

0

主题

236

回帖

2011

积分

精灵王

积分
2011

社区居民忠实会员杰出贡献奖热爱本论坛奖

QQ
发表于 2014-2-20 14:02:50 | 显示全部楼层
好恐怖啊  修车不能马虎
