故障现象：一辆2007 年产宝马323i 轿车(采用E90 底盘)。累计行驶了约3 万km。用户反映该车在外更换过燃油滤清器(附燃油调节阀)后，出现怠速抖动，行驶发冲的故障，而且车内很严重的汽油味。

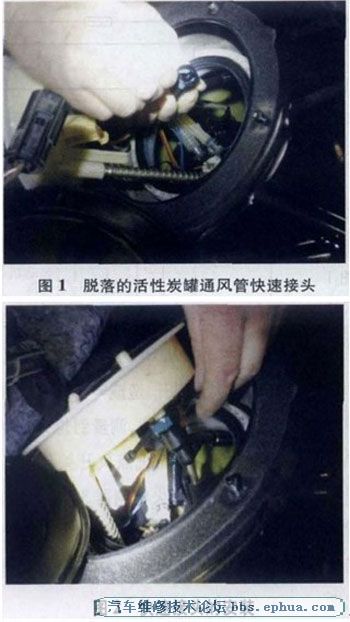

故障诊断：得解得知，该车曾出现过后部的活性炭罐处有汽油滴出的现象，为此就更换了活性炭罐，但故障还是无法解决。笔者在诊断该故障时并没有像诊断其他车故障那样急于利用检测设备对车辆进行全车检测诊断，而是决定先对用户已经维修过的项目进行检查，因为用户反映该车在更换燃油潭清器以前一直行驶正常。首先检查车辆后部的活性炭罐，活性炭罐的确是刚刚换上的崭新部件，安装也没有错误。接着检查燃油箱左侧的燃油滤清器及燃油调节阀安装情况，也没有发现异常。剩下的就只有燃油箱右侧的活性炭罐通风管了，汽油箱的汽油蒸气就是通过此管路到达活性炭罐的，用户也反映了活性炭罐处有汽油滴出过。当拆下燃油箱右侧的维修盖板后便立即发现了故障点，活性炭罐通风管连接维修盖板出口处的快速接头已经脱落(图1) 。原来当该快速接头脱开后，燃油在燃油箱内的压力下便会直接经维修盖板的接口处由上部活性炭罐通风营路直接进入到活性炭罐，而活性炭罐是收集汽油蒸气的，当液态的汽油流入活性炭罐内时就会出现车辆后部有汽油滴出的现象，而当活性炭罐电磁阀打开后，在负压的作用下，吸入进气歧营的可能就不单单是汽油蒸气，还有液态的汽油，致使混合气变浓，发动机怠速抖动，轿车行驶发冲。
故障排除：故障点很快找到了，但安装时却需要格外小心，因为这个脱落的快速接头并不是不易安装或者安装不到位，而是比较容易脱落。分析本案例，认为也是安装后脱落所导致的，因此需要在将快速接头卡到位后再用扎带缩紧快速接头，以防止再次脱落(图2) 。安装好脱落的快速接头，清除活性炭罐内的汽油后试车，上述故障彻底排除。
|
