大众新迈腾J519 针脚虚接导致左后转向灯不亮

rong

一辆行驶里程约1.3万km的大众新迈腾轿车。该车左后转向灯不亮。
故障诊断：

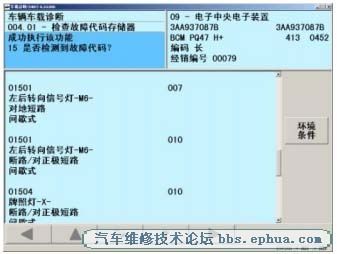

1、连接 VAS6150，进入地址码 09，查询故障码，读取故障码为： 01501 左后转向信号灯-M6- 对地短路 间歇式；

2、 初步判断故障原因为线路故障；
3、查阅电路图得知，左后转向信号灯 M6 由 J519 的 T52C/51 号脚经左后尾灯插头的 T4Y/3 号脚 供电，经 T4Y/1 号脚接地；

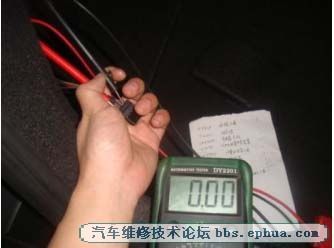

4、 打开左转向灯时，检查 T4Y/3 号脚电压，实测无电压；

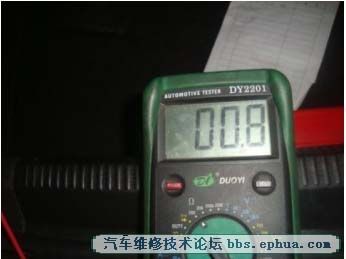

5、 测量 T52C/51 号脚与 T4Y/3 号脚间线路电阻，实测为 0.8 欧姆，线路阻值正常；

6、 插回 BCM 上的 T52C 插头，打开左转向灯，此时左后转向灯能点亮，再次检查线路上，发现 T52C/51 号针脚处存在虚接的情况，处理 T52C/51 针脚，故障消除。

故障原因： 因 T52C/51 号针脚存在虚接的情况，使左后转向灯有时无法正常供电，从而造成此故障，并在 地址码 09 中记录 01501 故障码。
故障处理：处理 T52C/51 号针脚，消除虚接
案例点评： 此车故障说明在对电器系统或各电控系统间歇式故障的排查中，要特别注意检查相应的针脚是 否存在虚接的情况。
