一辆 2004 年宝来，1.6L，手动挡。由于锁车后过某段时间（从 10min 到数小时不等）会自动开锁，且窗的玻璃会自动降下来，给车主造成了很大的不方便，有时候车里由于玻璃自动降下来造成雨淋，有时候车里的东西被人家拿走了。此车在其他厂的 4S 店修了好多次，更换过全车的中控门锁机构，但始终无法解决问题。
故障诊断：

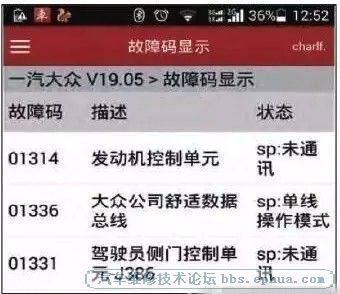

车子来后，首先用X431PRO检查，发现网关好几个故码（如图119所示）：
① 01314发动机控制单元未通信，偶发；

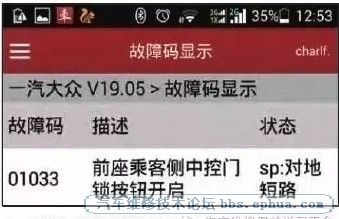

②01336 大众公司舒适数据总线，单线操作模式，偶发；③01331 驾驶员侧门控制单元J386 未通信，偶发。这几个故障码都不会导致车锁在锁定后自动被打开。 再查看舒适模块数据，结果发现了如图 120 所示的故障码 ：01033 前座乘客侧中控门锁按钮开启，对地短路 / 偶发。 这个故障可以造成车门自动解锁以及玻璃自动下降。
到此，与驾驶员进行进一步沟通，注意到驾驶员说此车在开车过程中，有落锁功能，但是这几天在 15km/h落锁时候，中控锁会跳上跳下（好像是按开锁，再按上锁一样），而且阅读灯会莫名的亮、灭，像是某个门开了再关上一样。 为了证实司机描述的故障现象确实存在，删除了网关及舒适系统的所有故障码，当时 X431PRO 检查确认为无故障码。所有门玻璃升起，锁好车，经过约 3h，确实发现此车的四 个门的玻璃已经自动降下来，且此车已经解锁（四个门都可以打开），再用 X431PRO 进入网关，结果发现无故障码，进入舒适系统，仍发现有图120 所示的故障码。到此，故障基本确定了右前门锁机有问题，其他有无问题还有待分析。于是用“排除法”去验证此锁机的问题——拆开右前门门皮，把锁机的线束拔下来，再锁上车门，等四五个小时没有发现门锁自动打开，玻璃也没有自动降下来的现象。正在庆幸问题找到了的时候，却发现在关钥匙的时候（钥匙还没有拿出来）门锁有开锁的现象。而这个开锁的动作是要拔了钥匙才有的。于是判定点火开关也有问题。
故障排除：
更换点火开关、更换右前中控门锁，经试车10多千米，在行车过程中中控乱跳的现象没有出现，停车5h没有发现中控自己解锁，玻璃没有自动降下来，故障排除。经7天、1个月后回访，证实问题解决。
故障总结：本故障的解决基于对此老宝来车的门窗工作原理的了解。此款车带有自动升窗功能（或者半自动升窗功能）。开锁的时候，只要我们把钥匙插进左前或者右前的锁孔里，逆时针转动并保持3s以上，不仅门锁会打开，而且四窗的玻璃也会全部降下来。关锁的时候只要我们把钥匙插进左前或者右前的锁孔里，顺时针转动并保持3s以上，不仅车门锁会锁上且未升的窗玻璃会全部升起来！
按此工作原理，我们相信车门解锁、车窗玻璃自动降下来是左前门锁模块引起。再根据的故障码，我们认为是右中控锁模块引起的，我们把右前门的中控锁电机断开了插头，故障不再出现判断其有问题。同时在开钥匙的时候，注意到了钥匙没有拔出来，中控即跳开，证实点火开关有问题。此车的故障在其他厂修理一年多没有彻底解决问题，可能原因为，一是左前或者右前的中控锁没有用原厂件，二是没有注意到点火开关没有拔出中控锁即会跳开的细节。
|
